VLANs
Vue détaillée de la configuration des VLANs. Liste chaque instance de VLAN détectée sur chaque équipement et chaque interface.

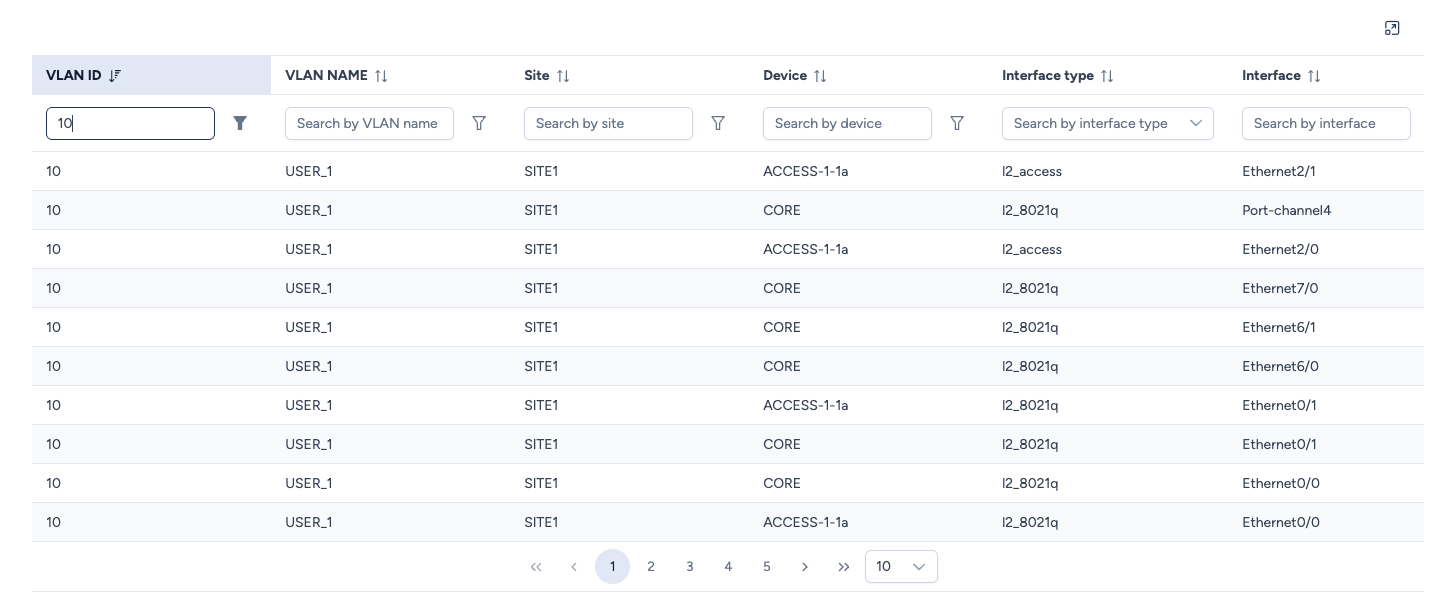

Détails de la liste des VLANs¶
Le tableau décompose la configuration par interface :
- VLAN ID : Identifiant numérique. Le VLAN ID "all" est une convention Avalon pour modéliser les ports Trunk autorisant tous les VLANs (ex :
switchport trunk allowed vlan all). - VLAN Name : Nom du VLAN (ex :
USER_1,VOIP). - Site : Site de l'équipement de référence.
- Device : Équipement sur lequel le VLAN a été trouvé.
- Interface : Nom de l'interface (ex :
Ethernet0/0,Lag1). - Interface Type : Le type de l'interface dans le modèle de données d'Avalon (voir définitions ci-dessous).

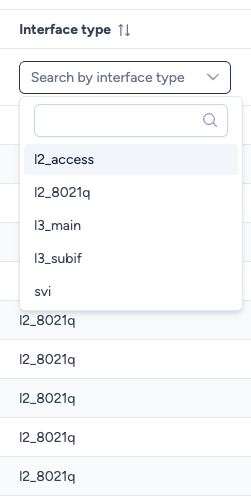

Types d'interfaces¶
Avalon catégorise les interfaces selon leur fonction (L2 vs L3). Filtrez la liste par type.
- l2_access : Port "Access" L2. Transporte un seul VLAN (non tagué). Typiquement connecté aux équipements terminaux (PCs, Imprimantes).
- l2_8021q : Port "Trunk" L2. Tagging 802.1Q pour transporter plusieurs VLANs. Uplinks entre switches ou connexions vers hyperviseurs/APs.
- svi : Switch Virtual Interface. Interface logique L3 associée à un VLAN, sert souvent de passerelle par défaut.
- l3_main : Port routé physique. Interface L3 directe (pas de switchport).
- l3_subif : Sous-interface L3. Subdivision logique d'un port routé, taggée avec un VLAN ID (ex :
Gi0/0.10).
Options d'affichage¶
- Filtrage : Utilisez les barres de recherche pour trouver rapidement où un VLAN (ex : ID
10) est déployé ou lister tous les ports Trunk (l2_8021q). - Full Screen Mode : Cliquez sur l'icône Expand (coin supérieur droit) pour maximiser le tableau.
Roadmap : Vue agrégée
Cette vue se concentre sur les détails au niveau de l'interface. D'autres vues sont possibles, rapprochez-vous de l'équipe de compte pour échanger sur vos besoins.
