Listes d'interfaces

La section Interface Lists définit les modèles d'interfaces physiques associés aux équipements.

Bien qu'Avalon découvre et remplisse automatiquement les listes d'interfaces pour les équipements gérés, ce menu est critique pour l'intégration d'Équipements statiques pour le ZTP. Pour créer manuellement un modèle (par ex., un routeur opérateur, un équipement de sécurité hors de votre contrôle), vous devez définir ses interfaces pour qu'il puisse être connecté sur la carte.

Bibliothèque de listes d'interfaces

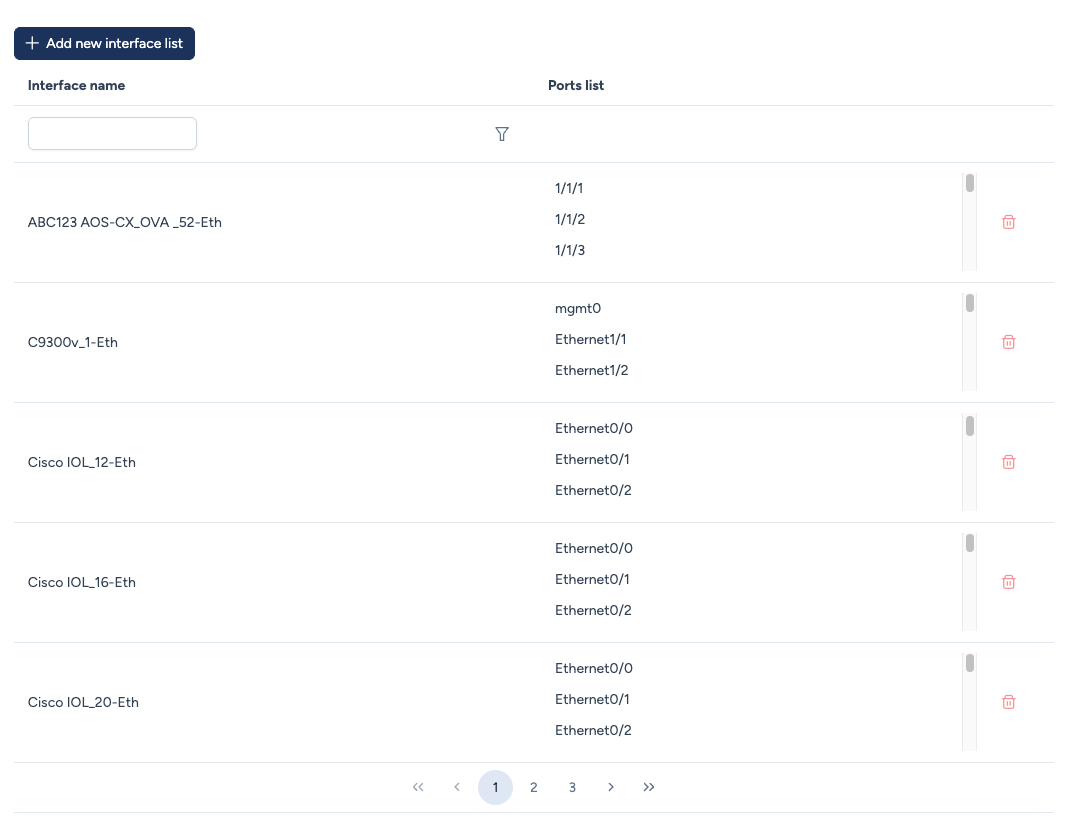

La bibliothèque de modèles d'interfaces. Le nom reflète typiquement le nombre de ports (par ex., "48Ge-4Te").

Comprendre la logique

Une liste d'interfaces n'est pas un fichier texte plat ; c'est un générateur. Elle utilise une logique hiérarchique pour construire automatiquement des plages de noms d'interfaces :

  1. Interface List : Le conteneur (par ex., "Cisco-48Ge-4Te").
  2. Sublists : Groupes d'interfaces partageant le même type (par ex., "GigabitEthernet Ports" vs "Uplink Ports").
  3. Modules : Les segments numériques qui composent la numérotation des interfaces (par ex., numéro de Slot, numéro de Port).

Créer une nouvelle liste

Lors de la création d'une liste, vous définissez une ou plusieurs Sous-listes pour couvrir toutes les interfaces de l'équipement.

Fenêtre modale de création de liste d'interfaces

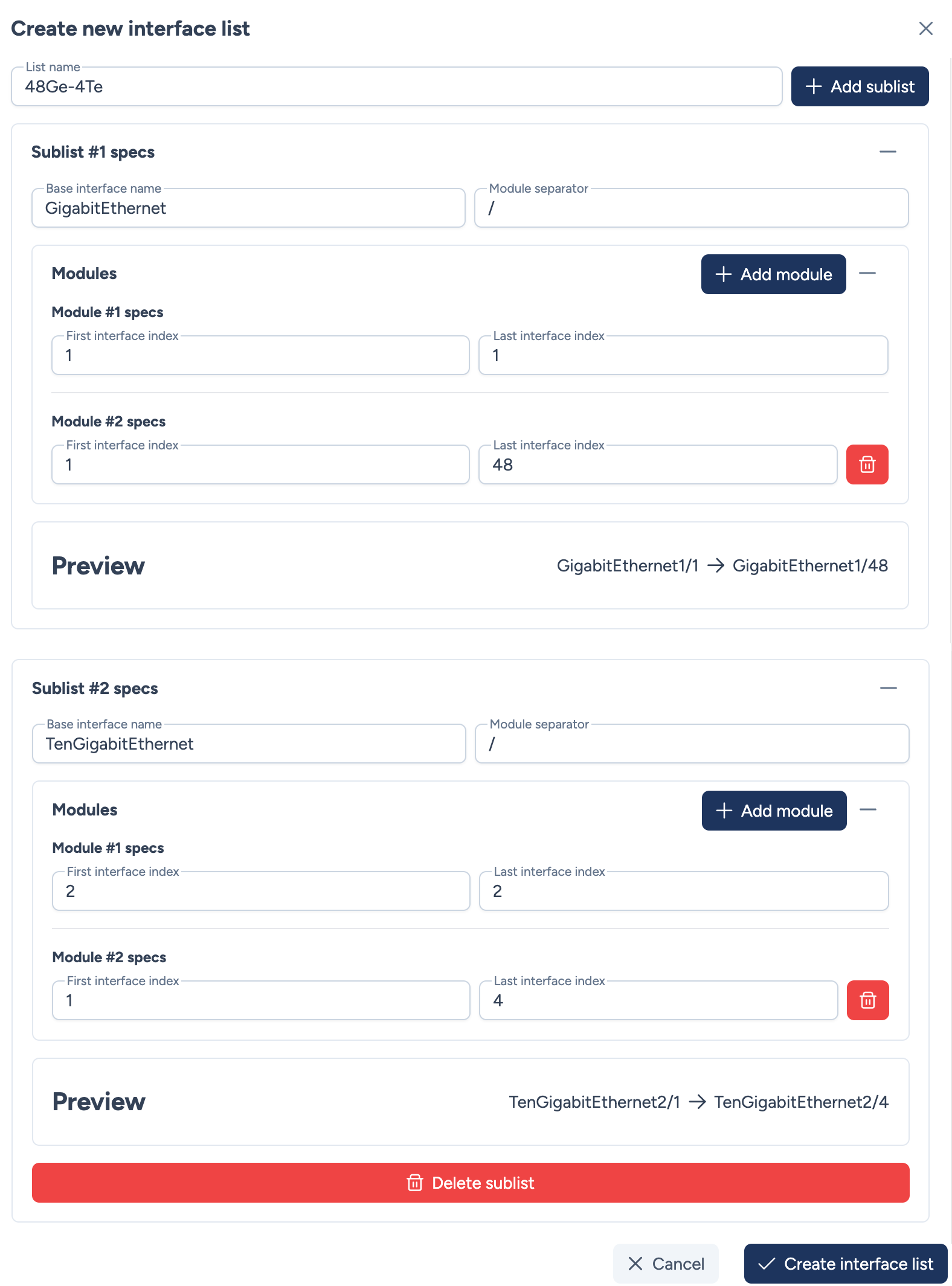

Définition d'une liste complexe avec deux sous-listes (GigabitEthernet et TenGigabitEthernet).

Détail de la configuration

1. Base Configuration (Configuration de base)

  • Base interface name : La chaîne de préfixe (par ex., GigabitEthernet, Eth, ge-).
  • Module separator : Le caractère utilisé pour séparer les numéros de chaque module (typiquement / pour Cisco ou . pour Juniper).

2. Modules (Segments numériques) Un "Module" représente un nombre dans le nom d'interface. Vous pouvez chaîner plusieurs modules pour correspondre à la syntaxe matérielle (par ex., 1/0/1 nécessite 3 modules).

  • Fixed Segment : Pour définir un nombre statique (par ex., Slot 1), définissez le First index et Last index à la même valeur (par ex., 1 à 1).
  • Range Segment : Pour définir une plage (par ex., Ports 1 à 48), définissez le First index à 1 et Last index à 48.

Exemple

Première sous-liste avec 48 interfaces en GigabitEthernet Cible : GigabitEthernet1/1 à GigabitEthernet1/48

  • Base Name : GigabitEthernet
  • Separator : /
  • Module #1 (Slot) : Start 1 / End 1
  • Module #2 (Port) : Start 1 / End 48

Seconde sous-liste pour des interfaces en TenGigabitEthernet Cible : TenGigabitEthernet2/1 à TenGigabitEthernet2/4

  • Base Name : TenGigabitEthernet
  • Separator : /
  • Module #1 (Slot) : Start 2 / End 2
  • Module #2 (Port) : Start 1 / End 4

Preview Feature : Au fur et à mesure que vous configurez les modules, la ligne Preview en bas de l'interface se met à jour en temps réel. Cela vous permet de vous assurer que la plage générée correspond à la réalité matérielle de l'équipement.
